鋅灰過濾裝置介紹產品介紹

技術參數

性能特點

工作原理

設備說明及接口條件

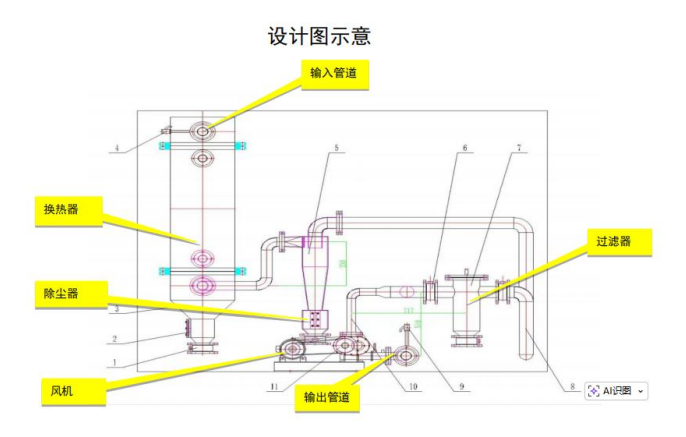

鋅灰過濾裝置的工作原理：

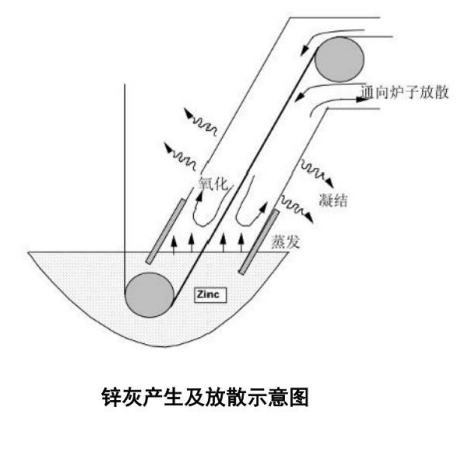

爐鼻子內含有鋅灰的鋅蒸氣通過管道被負壓抽出送入過濾器，過濾器內裝有耐高溫濾芯，鋅蒸氣在循環過程中凝結成鋅灰，并被濾芯過濾掉，過濾后的氣體再被送回爐鼻子內。
（1）冷卻部分采用水冷換熱器，降溫后初步沉淀部分鋅灰；

（2）粗過濾部分采用旋風分離器以除去塊狀鋅灰；

（3）精過濾部分為特制金屬過濾器，且可人工無限次清洗使用；

（4）循環動力源采用一臺無泄漏高壓變頻風機，布置在精過濾器出口，電加熱器加熱來自高壓風機的過濾氣體，使過濾氣體溫度回升后注入爐鼻內部。
主要技術特性：
①鋅灰過濾精度10 微米
②加熱后送回爐鼻子的潔凈氣體溫度不低于550℃
③系統氧含量檢測無泄漏

主要接口條件
①進口：DN65 法蘭
②出口：DN65 法蘭
③冷卻水進口：DN50 法蘭
④冷卻水出口：DN50 法蘭
⑤供電：380V/31.5KW
⑥吹掃氮?dú)膺M(jìn)口：DN20
⑦吹掃氮?dú)夥派⒖冢篋N20

應用領域

使用效果

經濟效益

(1) 極大地降低鋅灰缺陷造成的不合格品所占比例;

(2) 極大地降低鋅灰缺陷帶來的產品降級損失;

(3) 極大地降低鋅灰清理期間開停機帶來的損失。

客戶案例

成功案例分析

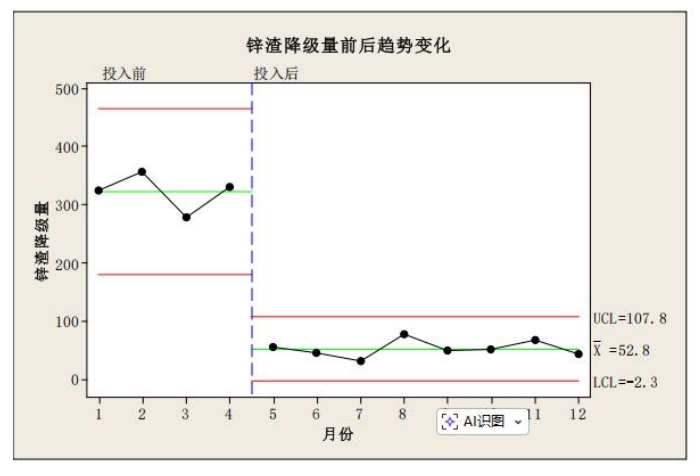

國內某鋼廠投入鋅灰過濾裝置前后汽車外板因鋅渣缺陷降級量的變化趨勢的對比，可見，鋅灰過濾裝置能夠大幅減少汽車外板表面的鋅渣缺陷。
